產品概述:

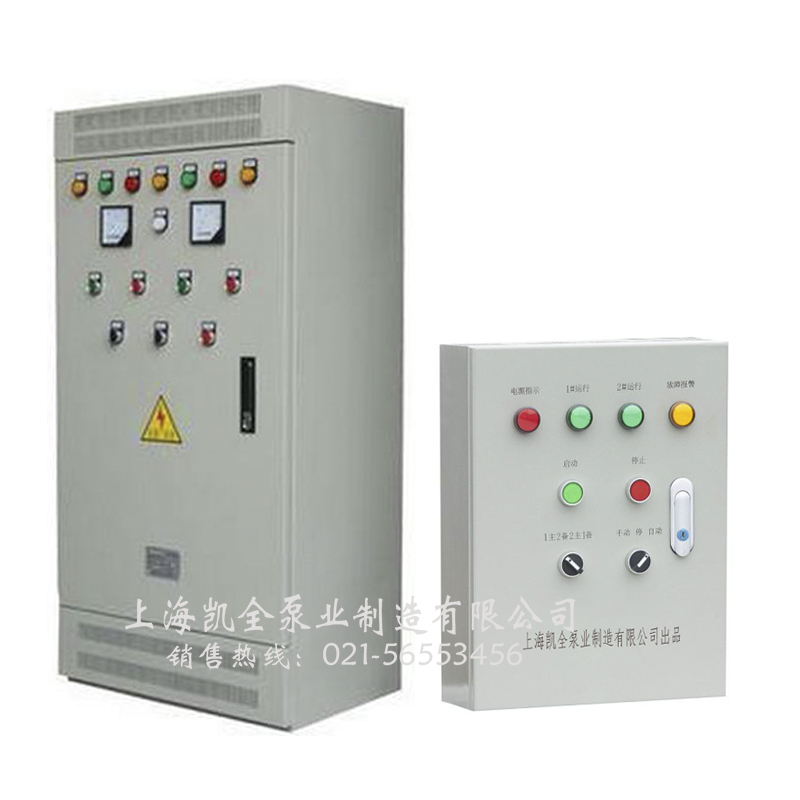

KQK型電器控制箱是根據多年水泵應用控制經驗,經專家反復論證,優化線路精心設計而成,是各類水泵俱佳的配套電控設備,可廣泛應用于生活給水、消防、噴淋、增壓穩壓、冷熱水循環系統(空調聯控以及鍋爐循環系統)、工業控制、污水排放等領域。
1、控制電機功率:0.37-15KW;
控制電壓:380V;
控制水泵臺數:1-4臺。
2、控制電機功率:15-90KW;
控制電壓:380V;
控制水泵臺數:1-5臺。
3、控制電機功率:15-160KW;
控制電壓:380V;
控制水泵臺數:1-5臺。
4、控制電機功率:0.18-250KW;
控制電壓:380V;
控制電機臺數:1-7臺;
壓力控制精度:0.02MPa或-0.02MPa
本公司還生產:水泵控制柜、全自動變頻控制柜泵歡迎大家選購。
控制器常見故障及維修:
故障原因 | 故障現象 | 原因分析 | 處理方法 |
不能正常工作 | 不能開啟電機 | 1、三相電源進線沒電或缺相 2、控制電路熔斷器熔斷 3、控制電路接觸器損壞 | 1、檢查三相進線 2、檢查熔斷器 3、更換接觸器 |
漏水 | 漏水燈亮 | 1、泵體泄漏 2、BD控制線路板元件損壞 3、控制電路電源變壓器損壞 | 1、修泵 2、仔細檢查線路板 3、檢查電源變壓器變壓器初級380V次級12V |
過載 | 過載燈亮 | 1、電機過載 2、葉輪被雜物卡住 3、熱斷電器參數整定不準確 | 1、檢查電機 2、清洗泵體流道 3、重新整定熱繼電路參數 |
超溫 | 超溫?zé)袅?/span> | 水池缺水 | 調整池球位置 |
液位自動控制不工作 | 手動工作正常自動不工作 | 浮球故障 | 更換浮球 |
自耦減壓工作不正常 | 自耦減壓能啟動,但不能轉換到全壓運行, 且啟動時間較長,延時切斷減壓電源 (保護電路工作) | 1、電流~時間轉換繼電器故障 2、轉換電路中間繼電器線圈損壞 3、接觸器損壞 4、時間繼電器線圈損壞 | 仔細檢查,更換 |
自耦減壓不工作 | 不能啟動電機 | 1、JD1-A線圈損壞 2、時間繼電器損壞 | 仔細檢查,更換 |
備用泵不能自動投入 | 1、潛污泵主用泵損壞,備用泵不能自動投入 2、主用泵損壞,備用泵不能自動切入工作 | 1、備用泵控制浮球損壞 2、故障時間繼電器(AH3-3-10S) | 1、更換浮球 2、更換時間繼電器 |
Y-△降壓不工作 | 1、能啟動電機,但不能轉換到全壓工作 2、不能啟動電機 | 1、轉換時間繼電器損壞 2、接觸器IXC損壞 | 1、仔細檢查,更換 2、仔細檢查,更換 |
